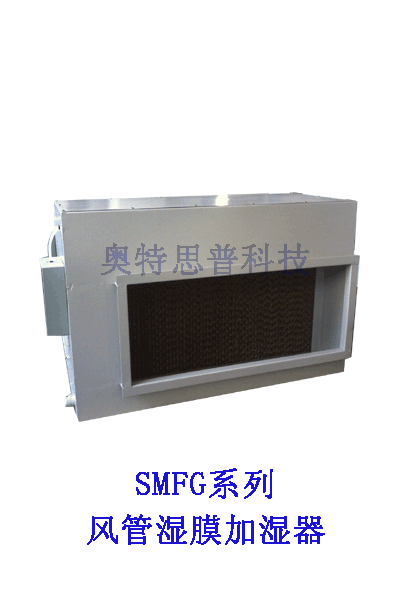

風管濕膜加濕器介紹
風管濕膜加濕器，北京奧特思普科技有限公司產品是將濕膜內置于一節特制的變徑風管之中，然后串接入送風管道，產品以滿足對整個空間或局部空間的加濕要求。其主要應用于因組合空調機組或新風機組中無法安裝加濕器的場合下所采用的一種加濕形式。
風管濕膜加濕器性能特點
■ 風管加濕器框架采用經特殊扎制的異型結構鋼制造，經噴塑處理，強度高，耐腐蝕。 ■ 風管加濕器面板采用雙層鍍鋅板或不銹鋼板，中間添加保溫材料，連接處安密封材料，外型美觀。表面經過噴塑處理，中間為聚胺酯防潮保溫材料，具有高熱阻、隔噪音、避振動、密封性好，耐腐蝕，避免霉菌生長等特點。 ■風管自帶接水盤和排水口，確保加濕器多余的水能夠暢通排出，與加濕器成一體，安裝方便。對局部加濕效果明顯。
風管濕膜加濕器使用條件
1、給水水質：普通自來水或同等水質
2、給水壓力：0.05—0.7Mpa
3、進風溫度：6--60℃
4、給水溫度：4--30℃
5、風管斷面風速：0.5—2.8m/s
風管式加濕器型號編制說明
SMFG － 50 － 2000
奧特思普風管濕膜加濕器 濕膜厚度 處理風量

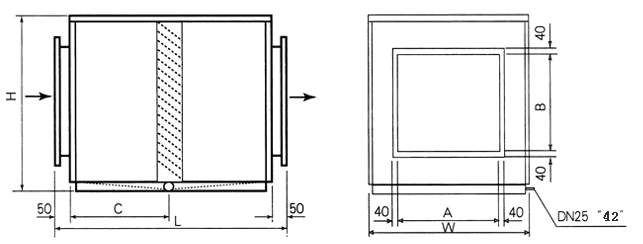

風管式加濕器結構參數選擇依據
1、 風管濕膜加濕器的風管寬度w、高度h、風管的進出風口寬度A、高度B應視具體情況而定。
2、 A、B尺寸原則上應根據風道尺寸確定。
3、 W、H尺寸原則上應根據風道送風量設計確定，設計時應盡量保證濕膜的迎面風速在2.2-2.7m/s為佳。
4、 選擇W、H尺寸還要視風管周圍有無障礙物等具體情況合理選擇。
風管濕膜加濕器技術參數
|
風管加濕器型號 |
SMFG
1500 |
SMFG
2000 |
SMFG
2500 |
SMFG
3000 |
SMFG
4000 |
SMFG
5000 |
SMFG
6000 |
SMFG
7000 |
SMFG
8000 |
SMFG
10000 |
SMFG
12000 |
SMFG
15000 |
|
處理風量(m3/h) |
1500 |
2000 |
2500 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
10000 |
12000 |
15000 |
|
外形尺寸（參考） |
長L |
500 |
500 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
1000 |
1000 |
|
寬W |
600 |
600 |
750 |
850 |
1000 |
1250 |
1500 |
1750 |
2000 |
2450 |
1650 |
2000 |
|
高H |
400 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
800 |
800 |
800 |
|
標準加濕
能力 (kg/h) |
50mm |
3.8 |
5.1 |
6.4 |
7.6 |
10.1 |
12.6 |
15.2 |
17.7 |
20.2 |
25.5 |
30.6 |
38.3 |
|
100mm |
7.3 |
9.7 |
12.2 |
14.5 |
19.4 |
24.2 |
29.0 |
33.9 |
38.7 |
48.8 |
58.6 |
73.3 |
|
150mm |
9.3 |
12.3 |
15.5 |
18.5 |
24.6 |
30.8 |
37.0 |
43.1 |
49.3 |
62.2 |
74.6 |
93.2 |
|
200mm |
10.6 |
14.1 |
17.8 |
23.4 |
28.2 |
35.2 |
42.2 |
49.3 |
56.3 |
71.0 |
85.2 |
106.6 |
|
壓力損失(Pa)≤ |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
|
排水口管徑 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN25 |
DN32 |
DN32 |
DN32 |
|
電 源 |
220V 50Hz |
|
進風條件 |
加濕器入口空氣溫度40℃，相對濕度15%RH |
|
功 耗 |
15W |
|
供水要求 |
自來水或同類型水，水溫5~40℃，壓力0.1-0.8Mpa |
|
